اجزای تشکیل دهنده سوله و کاربردهایشان به چه صورت است؟ سوله‌ها چه از نوع سنگین باشند و چه از نوع سبک و یا هر کاربری خاصی که داشته باشند، اجزای تشکیل دهنده آنها مشخص است و تقریبا همه سوله ها اجزای تشکیل دهنده شان یکسان می‌باشد. در این مقاله شما را با اجزای تشکیل دهنده سوله و کاربردهایشان را در استراکچر سوله تعریف می‌نماییم تا پایان این مقاله با مرکز سوله ایران همراه باشید.
اجزای تشکیل دهنده سوله کدامند و کاربرد هایشان چیست؟

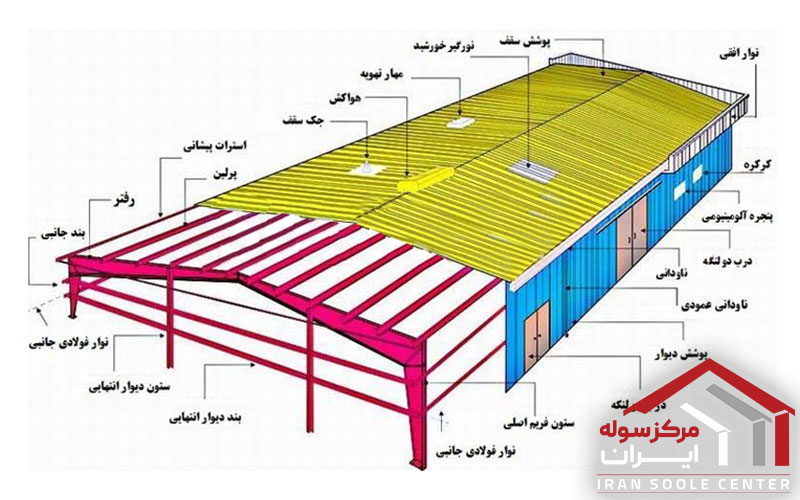

اجزای تشکیل دهنده سوله و کاربردهایشان ، که به عنوان سازه‌های فلزی شناخته می‌شوند، شامل مجموعه‌ای از تجهیزات کلیدی هستند که هر کدام وظیفه خاصی را در ساختار و عملکرد سوله ایفا می‌کنند. قاب اصلی، که به‌عنوان ساختار مرکزی سوله عمل می‌کند، بارهای جانبی و عمودی را تحمل کرده و استحکام کلی سازه را تأمین می‌کند. وال پست، اعضای عمودی هستند که بارهای وارده را به قاب اصلی منتقل می‌کنند و به پایداری سازه کمک می‌کنند.
استرات، اعضای افقی هستند که توزیع بار را تسهیل می‌کنند و معمولاً در بالای دیوارها یا زیر سقف قرار دارند. مهاربندها نیز به جلوگیری از تغییر شکل سازه در برابر بارهای جانبی کمک می‌کنند. پروفیل‌های Z یا لاپه به تقویت دیوارها و سقف‌ها کمک کرده و سینه بند به‌عنوان دیواره‌های کناری سوله عمل می‌کند. پی به‌عنوان پایه سوله، بارهای سازه را به زمین منتقل کرده و جرثقیل در سوله‌های صنعتی برای جابه‌جایی بارهای سنگین به کار می‌رود.
همچنین، عایق به جلوگیری از انتقال حرارت و صدا کمک کرده و شرایط محیطی داخلی را بهبود می‌بخشد، در حالی که پوشش سقفی سوله را در برابر عوامل جوی محافظت می‌کند. این اجزا به‌طور هماهنگ عمل کرده و سوله‌ها را برای کاربردهای مختلف صنعتی، تجاری و کشاورزی بهینه می‌سازند.
قاب اصلی چیست و چه کاربردی دارد؟

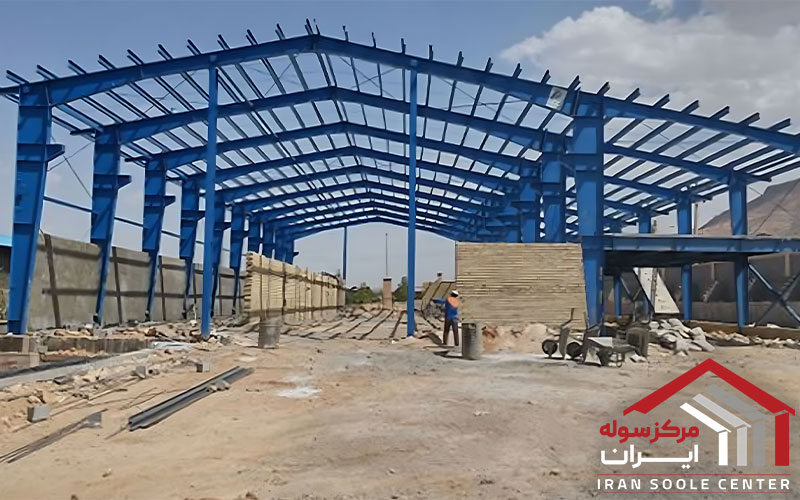

قاب اصلی در ساختار سوله همان ستون‌ها و تیرهایی هستند که در بدنه سازه قرار می‌گیرند و مهم‌ترین و اصلی‌ترین اجزای تشکیل دهنده سوله می‌باشند، زیرا بدون قاب اصلی سازه سوله اصلاً ساخته نمی‌شود . جنس قاب اصلی یا بدنه از فلز است . بعضی از تیرهای اصلی که در ساخت سوله به کار می‌روند شیبدار هستند که به آنها رفتر گفته می شود .قاب اصلی هر سوله باید با توجه به کاربری همان سوله ساخته شود .
سازه سوله‌ها از تعداد زیادی قاب‌های شیبداری که به هم متصل شده‌اند تشکیل شده‌اند و کاربری سوله مورد نظر به نوع اتصالات قاب اصلی و تعداد آنها بستگی دارد.کاربرد قاب اصلی در سوله که همان ترکیب رفتر ها و ستون‌ها ست در واقع نگهداری از سقف سوله و تشکیل دهانه اصلی سوله می‌باشد. نوع اتصالات قطعات قاب اصلی و مقاومت آنها میزان مقاومت سوله در برابر نیروهای جانبی و ثقلی را تعیین می‌کند ؛ نیروهایی مثل نیروی باد و نیروی زلزله.
وال پست چیست و چه کاربردی دارد؟
وال پست‌ها اجزای دیگری از سوله‌ها و در واقع کلیه سازه های ساختمانی هستند که وظیفه نگهداری دیوارها را بر عهده دارند .استقامت دیوارهای سوله و همچنین یکپارچگی سازه به همین اصطلاحا وال پست‌ها بستگی دارد .در واقع وال پست ها همان ستون‌های فرعی اند که نقش بسیار مهمی در تقویت سازه فلزی دارند .کاربرد وال پست‌ها در سازه‌های فلزی ،کم کردن سطح بادگیر ستون‌های اصلی و همچنین ایجاد پست بند در راستای عرض سوله و دیوارهای این محدوده است.
استرات چیست و چه کاربردی دارد؟

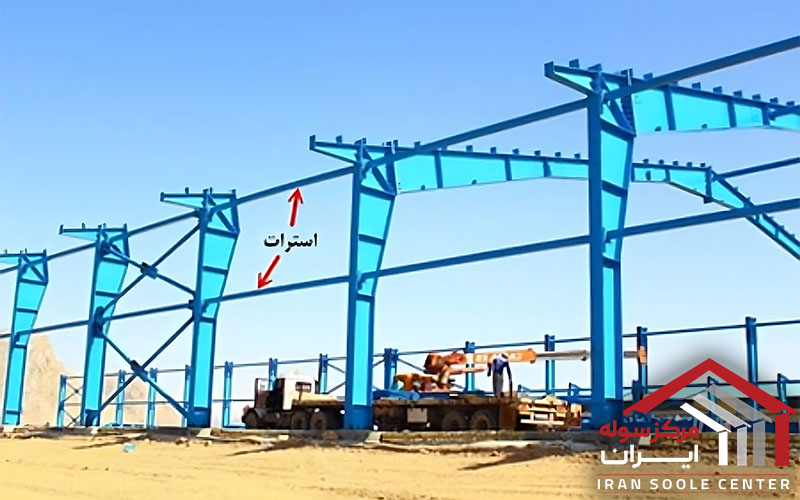

اتصالاتی که قاب‌های اصلی سوله را به هم وصل می‌کنند را استرات می‌نامند . استرات‌ها کاربرد مهار کننده‌های طولی برای قاب‌های اصلی را دارند. زیرا با اتصالات آنها به ستون قاب‌ها ،کمانش حول محور ضعیف ستون‌ها کاهش پیدا می‌کند و پایداری ستون در برابر کمانش بیشتر می‌شود. این اتصالات به طور معمول به صورت مفصلی انجام می‌گیرند و قابلیت اجرا در سقف سوله یا قاب‌های طولی سوله را دارند.
به استرات‌ها کلاف‌های افقی هم گفته می‌شود. باید بدانید این کلاف‌های افقی در قاب اصلی تشکیل دهنده سوله را به شکل متقارن به هم وصل می‌کنند . طول این قطعات اتصالی بین ۵ الی ۸ متر می‌باشد و به نوعی تکیه‌گاهی جانبی محسوب می‌شوند که فضای لازم را برای نصب مهار بندها چه به صورت عمودی و چه به صورت افقی ایجاد می‌کنند و وظیفه ایجاد تعادل در جابجایی قاب‌های میانی را بر عهده دارند . استرات یک اتصال دهنده بسیار قوی در اجزای سازه‌های فلزی است.
مهاربند چیست و چه کاربردی دارد؟
از دیگر اعضای تشکیل دهنده سوله‌ها، مهاربند یا همان بادبندهای سقفی در سوله‌ها هستند که سوله‌ها را در برابر نیروهای جانبی محافظت می‌کنند.به همین دلیل مهاربندها معمولا به شکل مقاطع میلگردی و کششی طراحی می‌شوند. کاربرد مهاربندها در سازه‌های ساختمانی در واقع ایجاد مقاومت در برابر نیروهای ناشی از پدیده‌های طبیعی شامل باد، زلزله، سیل و سایر نیروهای جانبی ناشی از بار اجزای ساختمانی است.
مهاربندی دیواری از فشار نیروهای افقی به سازه جلوگیری کرده و مانع از سقوط دیوارها می‌شود. مهاربند سقفی نیرو صلبیت کافی را در سازه ایجاد و از ریزش آن جلوگیری می‌کند.
پرلین یا لاپه چیست و چه کاربردی دارد؟
پرلین یا لاپه ها از نظر ظاهری شبیه به تیرهای سقفی هستند که در زیر سقف‌های شیبدار به صورت افقی نصب می‌شوند.نام دیگر لاپه، پرلین است .لاپه ها از پروفیل های فلزی تشکیل شده اند که برای حمایت از ستون‌های سوله در برابر وزن و بار ایجاد شده از طرف سقف استفاده می‌شوند، البته کاربرد دیگر لاپه اتصال ستون‌هایی است که نسبت به هم فاصله بیشتری دارند.
نوع خاصی از پرلین‌ها شبیه به حروف z انگلیسی هستند و در جنس های فولادی ، گالوانیزه و آلومینیومی تولید می‌شوند که به آنها پروفیل z هم گفته می‌شود. پروفیل z نسبت به سایر پرلین‌ها مقاوم‌تر و قیمت کمتری دارد به همین دلیل در بیشتر سازه‌های فلزی مخصوصاً مناطق زلزله خیز کاربرد دارد.
سینه بند چیست و چه کاربردی دارد؟

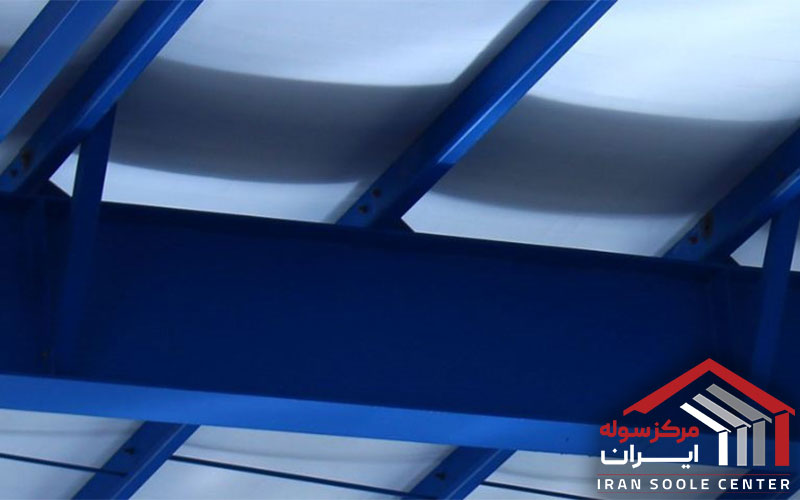

در نواحی از سقف که بال پایینی تیر تحت فشار است از عضوی بنام سینه بند برای اتصال قسمت زیرین رفتر به لاپه استفاده می شود .این عضو معمولاً نبشی است که برای تحمل نیروی معادل ۲ درصد بال زیرین رفتر طراحی شده است .
کاربرد سینه بند یا Flang brace در واقع جلوگیری از کمانش پیچشی جانبی در اطراف نواحی است که لنگر منفی وجود دارد.اتصال سینه بند به رفتر با کمک پیچ و مهره انجام می‌گیرد ، دو طرف نبشی سوراخی تعبیه شده که محل قرارگیری پیچ و مهره‌ها است.
سینه بند به صورت مورب و بین لاپه‌ها و بال پایین رفترها تعبیه می‌شود و به همین دلیل زاویه قرارگیری آن بسیار مهم است.
پی و کاربرد آن
پی یکی از آخرین اجزای تشکیل دهنده سوله‌ها است که برای اتصال نیروهای جانبی به زمین استفاده می‌شود. نوع پی مورد نیاز استفاده در سوله‌ها منفرد هستند . پی‌های منفرد در جهت طولی و به وسیله یک کلاف کششی به یکدیگر منتقل می‌شوند تا از بلند شدن سوله در برابر نیروهای جانبی مانند زلزله جلوگیری کنند.
یکی دیگر از راه‌های جلوگیری از بلند شدن سوله در برابر فشار نیروهای طبیعی و جانبی، افزایش عمق محل استقرار پی‌های منفرد است.بدین وسیله با افزایش وزن خاک بر روی پی‌ها ، جلوی بلند شدن سوله از سطح زمین گرفته شود.
پس با این حساب کاربرد پی در سوله سازی جلوگیری از بلند شدن سازه فلزی که معمولاً سبک طراحی شده از سطح زمین در برابر فشار نیروهای جانبی طبیعی مانند زلزله است. برای جلوگیری از زنگ زدگی ستون‌ها در محل اتصال پی ها در خاک و جلوگیری از تخریب سوله اتصال ستون ها به پی به صورت مفصلی انجام می‌گیرد تا از تماس مستقیم ستون با عوامل خوردگی جلوگیری شود.این اتصال با استفاده از ستونک‌هایی از جنس بتن انجام می‌گیرد.
جرثقیل و کاربرد آن

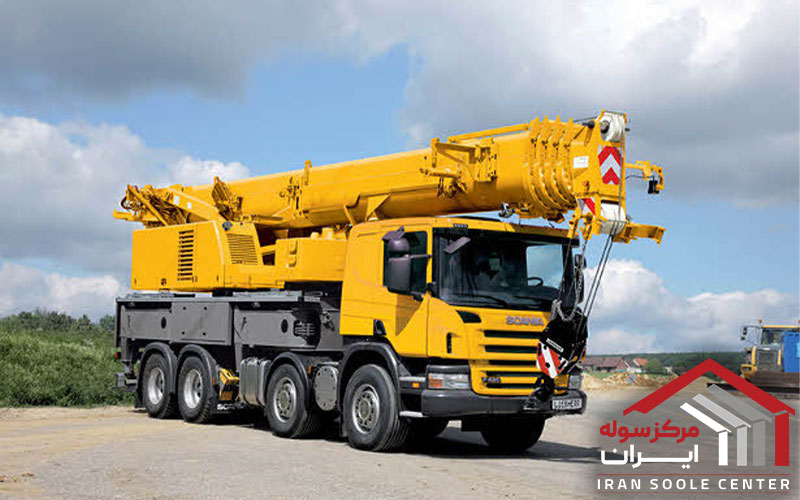

از دیگر اجزای تشکیل دهنده ساختار سوله جرثقیل است .چون سوله‌ها معمولاً کاربرد صنعتی دارند و یا محل انبار محصولات و ماشین آلات سنگین تولیدی می باشند،یکی از اجزای مهم مورد استفاده در آنها جرثقیل‌های سقفی است. جرثقیل‌های سقفی برای جابجایی طولی و عرضی کالاهای بزرگ و یا ابزارآلات و ماشین‌های سنگین در سوله‌ها مورد استفاده قرار می‌گیرند.
جرثقیل بر روی یکی از تیرهای به اصطلاح حمال در سقف قرار می‌گیرد .
تیر حمال تیری است که در تمام طول در دو سمت عرضی سوله قرار گرفته است.نصب جرثقیل به سقف با کمک یک چرخ راهرو و یک پروفیل فلزی که به صورت ریل عمل می‌کند انجام می‌گیرد .
با این تفاسیر کاربرد جرثقیل در سوله‌های صنعتی ، حمل و جابجایی بارهای سنگین در طول و عرض سوله می‌باشد. قدرت تحمل وزن جرثقیل مورد نظر در حمل و جابجایی بار ،مستقیماً به قدرت و وزن سازه ساختمانی سوله مورد نظر بستگی دارد .در واقع قدرت حمل بار باید در محاسبات مهندسی قبل از ساخت سازه توسط مهندسین سوله ساز انجام گرفته باشد و متریال مورد استفاده و وزن سوله با کاربری خاص را حمایت کند.
اهمیت انتخاب شرکت سوله سازی به حدی است که علاوه بر استفاده از متریال و اجزای مناسب جهت حفظ استقامت و نگهداری سوله، سوله ساز یابد در طراحی و نقشه ابتدایی تمامی موارد کاربری در سوله کارفرما را در نظر بگیرد و این کار با انتخاب شرکت سوله سازی درست بدون هیچ چالشی انجام خواهد گرفت.
مشاورین ما در مرکز سوله ایران با سابقه طولانی در ساخت انواع سوله‌ها در خدمت شما عزیزان می‌باشند.
عایق و پوشش سقفی و کاربرد آن
آخرین بخش از ساختمان سوله پوشش سقف آن و عایق‌بندی صحیح سوله مطابق با کاربری آن است. پوشش سقف در محاسبه وزن سوله موثر است و به همین دلیل از جمله اجزای مهم در ساختار سوله به شمار می‌رود.
پوشش‌های سقفی سوله‌ای انواع مختلفی دارند که با توجه به نوع متریال مورد استفاده در آنها عایق‌بندی هر کدام متفاوت است.
یکی دیگر از عوامل مهم در انتخاب نوع خاصی از پوشش ها علاوه بر کاربری و وزن سوله مورد نظر شرایط اقلیمی و جغرافیایی مکان ساخت سازه است.
سقف سوله‌ها معمولاً به دلیل نوع خاص سازه شیبدار یا قوس دار است و اجرای سقف و عایق‌بندی آن نیاز به تخصص دارد .مخصوصاً که سوله‌ها سازه‌هایی از جنس فلز هستند و قاب و اندازه وزنشان و همچنین کاربردشان متفاوت است.
جمع‌بندی
با توجه به توضیحات گفته شده در مورد اجزای تشکیل دهنده سوله و کاربردهایشان متوجه شدیم که اجزای اصلی و تشکیل دهنده سازه‌های فلزی که تقریباً در تمام انواع کاربری این سازه‌ها مشابه هستند چه نام‌هایی دارند و به اختصار در مورد کاربرد هر کدام از این اجزا در ساختمان سوله صحبت کردیم. البته بهتر است بدانید که سوله‌ها از اجزای دیگری نیز تشکیل می‌شوند که ممکن است در تمامی سازه‌ها یکسان نباشند و بسته به کاربرد یا شرایط اقلیمی یا وزن سوله قرار گرفته شود.
در نهایت بهترین و مهم‌ترین امر در ساخت سوله مناسب چه از لحاظ کیفیت سازه و متریال مورد استفاده و چه از لحاظ هزینه کاملاً بستگی به انتخاب شما در همان ابتدای کار و شرکت سوله سازی معتبر دارد .ما مرکز سوله ایران را به شما پیشنهاد می‌کنیم .مرکز سوله ایران یا مهندسین با تجربه و سابقه بیش از یک دهه فعالیت در صنعت سوله سازی و همچنین بی‌نهایت نمونه سوله ساخته شده در سراسر کشور در خدمت شما عزیزان می باشد ،با ما در ارتباط باشید.
